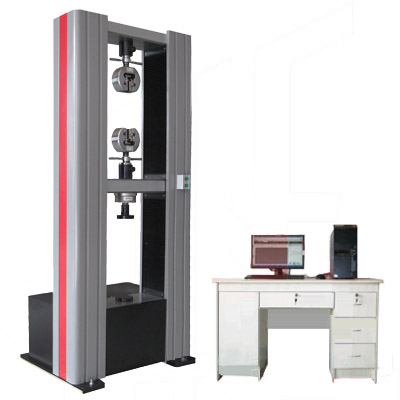

電子萬能試驗機(50噸/60噸)
- 產品型號：WDW-500E/600E
- 產品時間：2019/4/24 0:00:00
- 簡要描述：該試驗機采用雙空間結構、鋁合金外罩，上空間拉伸、下空間壓縮及彎曲。電子萬能試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。交流伺服電機通過精密減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。該結構保證機架具有足夠的剛度，同時實現高效、平穩傳動。主機關鍵件在加工中心上加工，保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。
詳細介紹
一、產品概述：
該試驗機采用雙空間結構、鋁合金外罩，上空間拉伸、下空間壓縮及彎曲。電子萬能試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。交流伺服電機通過精密減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。該結構保證機架具有足夠的剛度，同時實現高效、平穩傳動。主機關鍵件在加工中心上加工，保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。
二、功能特點：
1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，調速比可達1：100000。
2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制的穩定性，試驗數據準確性。
三、技術參數：
| 技術名稱 | WDW-500E | WDW-600E | |
| 最大試驗力(kN) | 500KN | 600KN | |
| 試驗力測量范圍 | 0.4%~100%FS | ||
| 試驗力準確度 | 優于試值的±1％ | ||
| 試驗力分辨力 | 200000碼 | ||
| 位移示值相對誤差 | 優于試值的±1％ | ||
| 位移速率調節范圍(mm/min) | 0.005~250，無級調速 | ||
| 變形分辯率 | 20000碼 | ||
| 變形測量范圍 | 2～100%FS | ||
| 變形示值誤差 | 優于試值的±1％ | ||
| 有效拉伸（壓縮）空間 | 600mm | ||
| 有效試驗寬度 | 650mm | ||
| 外型尺寸 | 1150×770×2817 | ||
| 主機電源 | 5kW,三相四線 380V | ||
四、標準配置：
|
名稱 |
WDW-500E |
WDW-600E |
數量 |
|
主機框架 |
1臺 |
||
|
主機交流伺服電機及系統 |
5kW |
1套 |
|
|
減速系統 |
1套 |
||
|
滾珠絲杠副 |
2套 |
||
|
負荷傳感器 |
500E |
600E |
1只 |
|
遙控盒 |
1套 |
||
|
光電編碼器 |
2000線 |
1只 |
|
|
液壓拉伸輔具 |
1套 |
||
|
壓縮輔具 |
1套 |
||
|
三點彎曲輔具 |
1套 |
||
|
電氣控制柜及夾緊油源 |
1套 |
||
|
電子引伸計 |
1只 |
||
|
控制器及軟件 |
1套 |
||
|
計算機 |
聯想品牌當前主流配置 |
1臺 |
|
|
打印機 |
A4 |
1臺 |
|
|
測控軟件光盤 |
1張 |
||
|
隨機文件 |
|||
|
電纜連接線 |
1套 |
||
|
多用插座 |
1個 |
||
|
隨機工具 |
1套 |
||
|
墊鐵 |
4套 |
||
|
地腳螺母螺栓 |
4套 |
||
