成人黄色激情,黑人操逼国产欧美,大鸡巴操逼对白AV,18禁黄色图片网站

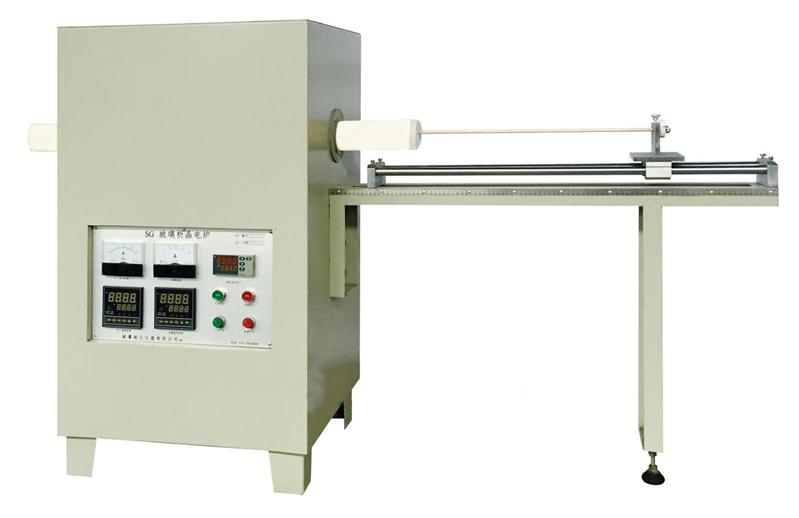

一、玻璃析晶電爐概述：
　　由于玻璃的內(nèi)能較同組成的晶體為高，所以玻璃處于介穩(wěn)狀態(tài)，在一定條件下存在著自發(fā)地析出晶體的傾向。這種出現(xiàn)晶體的現(xiàn)象叫做析晶，又稱失透或反玻璃化。測(cè)定玻璃析晶性能就是指測(cè)定玻璃的析晶溫度范圍，上限和下限以及在該溫度范圍內(nèi)玻璃的析晶程度，根據(jù)測(cè)定結(jié)果可以制定合理的溶制，成形和熱加工制度，從而避免析晶的產(chǎn)生，得到透明而理想的玻璃制品。該儀器設(shè)備采用梯度爐法測(cè)定玻璃的析晶性能，廣泛應(yīng)用于工廠、學(xué)校、科研單位用于分析測(cè)試玻璃等非金屬材料的析晶性能。對(duì)掌握其生產(chǎn)工藝，成形具有指導(dǎo)性作用。
　　二、主要技術(shù)參數(shù)：
　　1、爐膛尺寸：Φ60×1000mm爐管材料：99剛玉
　　2、爐膛Z高溫度：1400℃
　　3、加熱元件：硅碳棒 24支
　　4、工作溫度梯度區(qū)間：400mm
　　5、2點(diǎn)電腦程序控溫：室溫——1400℃
　　6、測(cè)溫?zé)犭娕迹篠分度號(hào) 控溫2支，試樣測(cè)溫1支
　　7、溫度梯度：20℃/cm可調(diào)
　　8、試樣瓷舟：99剛玉；推進(jìn)裝置：手動(dòng)
　　9、觀察孔直徑：Φ50mm（石英玻璃）
　　三、操作注意事項(xiàng)
　　1、定期檢查電爐及控制器各接頭的連接是否良好。
　　2、電爐和控制器必須在相對(duì)濕度不超過85%、沒有導(dǎo)電塵埃、爆炸性氣體和能破壞金屬絕緣以及電子元件的腐蝕性氣體的場(chǎng)所工作。
　　3、控制器的工作環(huán)境溫度限于0—50℃。
　　4、電爐和控制器使用時(shí),均不得超過額定功率,爐溫不得超過最高使用溫度,禁止將潮濕工件裝入爐膛內(nèi),含有超高水分的被加熱工件應(yīng)預(yù)先烘干。
　　5、試樣的制備:玻璃析晶最初出現(xiàn)在相界面上,例如:容器的邊緣,氣泡,結(jié)石和條紋的界面上,因此作為試樣不得存在上述缺陷。容器的壁盡可能光滑,試樣和容器應(yīng)清潔,以免引入雜質(zhì)而誘導(dǎo)析晶。
　　6、試樣的形狀:棒狀或條狀。盛放容器為瓷舟或特制耐火粘土槽。
　　7、由控溫儀表設(shè)定好控溫,升溫曲線。
　　8、電爐升溫啟動(dòng),使?fàn)t內(nèi)固定熱電偶示值達(dá)到所設(shè)定溫度。如1000℃,并保持恒定30min后開始測(cè)溫。
　　9、將移動(dòng)熱電偶(先插到爐內(nèi)中心位置),每次外移10mm停留約5min,讀出其溫度值。
　　10、根據(jù)所測(cè)得的數(shù)據(jù),繪制出爐管全長的溫度分布曲線?？v坐標(biāo)為溫度值,橫坐標(biāo)為爐管長度。
　　11、將裝有試樣的容器小心推入爐管中合適的溫度部位同時(shí)記錄容器在爐管中的準(zhǔn)確位置。
　　12、由控溫裝置進(jìn)行恒溫控制，保溫時(shí)間后切斷電源迅速將載有試樣的容器取出，在空氣中冷卻。
